链板式输送机主要由链板装配、头轮装配、传动装置、尾轮装配、回程装置、机架及张紧装置等组成。

1链条装配

链板组由左右链节、中间销轴、套等组成，链板采用45#钢，通过螺栓与链板组相联接。

2头轮装配

头轮装配由头轮、轴、滚动轴承及座零件所组成。头轮采用ZG45铸钢件。

3驱动装置

驱动装置主要包括电机、锁紧盘、减速机、扭力臂组等，选用轴装式行星齿轮减速机，结构紧凑、输出扭矩大、精度高、使用寿命长、低噪音。

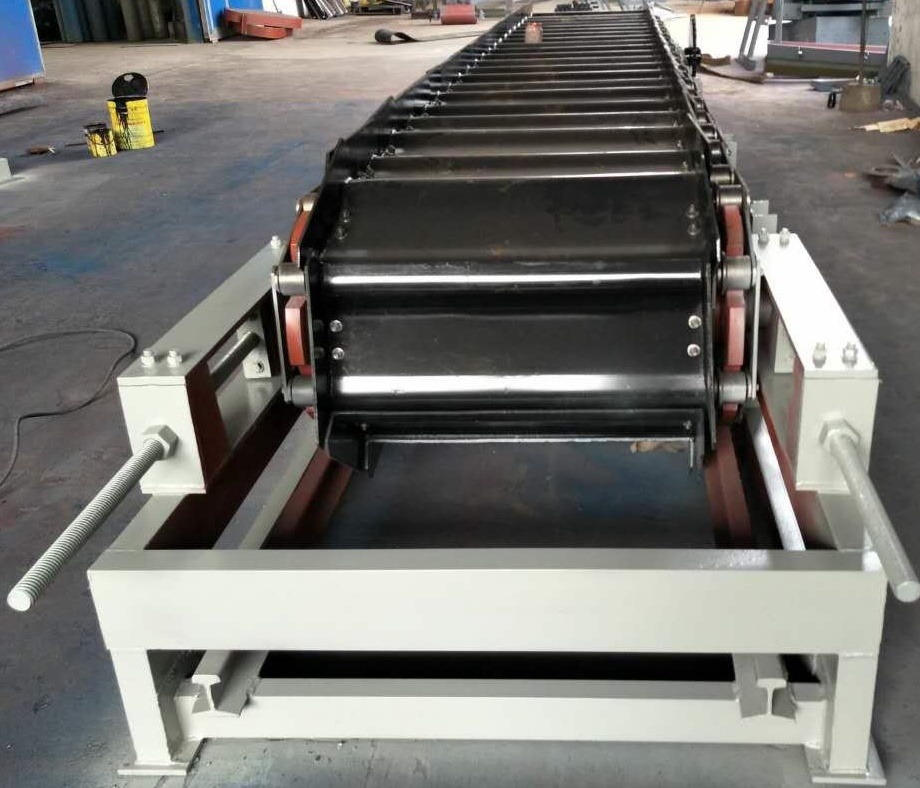

4尾轮装配

尾轮装配由从动链轮、张紧装置两部分组成，主要是满足链板的拆卸以及使用一段时间后因磨损原因，链板需要张紧之用。从动链轮采用ZG45铸钢件。

5回程装置

回程装置主要部件是：轨道、支架等，其功能主要起到托起链板作用。

机架用于固定托轮装置和承受链板机本身重量以及所运输的物料，采用普碳钢钢结构焊接件。

6.输送链板

输送链板用于堆积物料并能承受**的载荷，并对链板承重部位进行结构加强处理，能使其承受重载及冲击。

7重要部件描述

电机采用变频电机，电机设置独立风扇。链板工作面加立筋，既加强链板强度也防止物料在倾斜输送时打滑。
