产品简介
板式给料机是一种散状物料的输送设备，这种设备既能输送颗粒粒度在5mm以下的细物料，也能输送1m以上的大块物料。具有适应性强、可调节输送能力和连续均匀输送各种物料的功能。在矿山、建材、化工、冶金等工作部门得到广泛应用。 板式给料机具有牵引
力大、功耗小、磨损小、漏料少、运行平稳、工作可靠使用寿命长、检修方便等突出的优点。
产品分类
板式给料机可分为：轻型板式给料机、中型板式给料机、重型板式给料机；

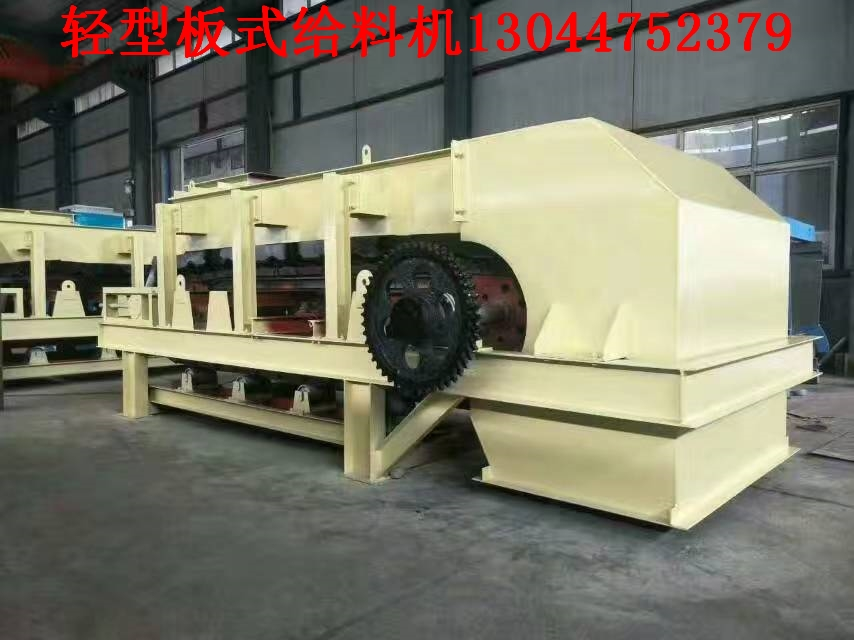

1、轻型板式给料机允许输送堆积密度不大于 1200kg/m³，块重不超过140kg，温度不高于 350℃的块 状和颗粒状物料 ；
2、中型板式给料机允许输送堆积密度不大于 2400kg/m³，块重不超过 500 kg，温度不高于 400℃的块
状和颗粒状物料，其安装倾角一般不超过 25°；

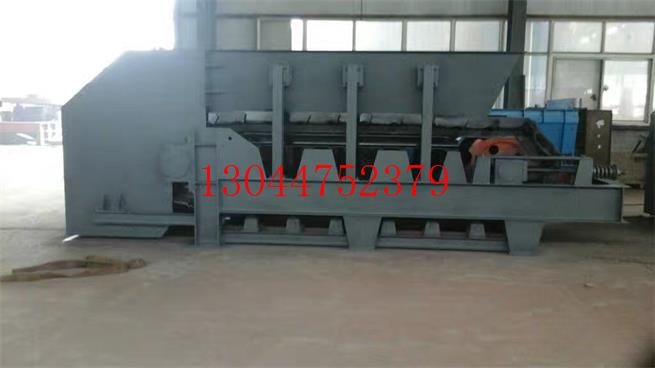

3、 重型板式给料机用于由贮料仓向破碎机、输送机或其它机械连续和均匀给料，也可用于短距离输送块度与密度较大的物料，可水平安装，也可倾斜安装，*大倾角12度。
选型参数
表一 轻型板式给料机参数表 Table 1:Table of parameters of light plate feeder
型号 Model | 输送槽宽度(mm) Groove Width | 链轮中心距(m) C-C Length | 给料速度(m/s) Speed | 给料粒度(mm) Granule Size | 输送量(t/h) Capacity |
BQ500-2~15 | 500 | 2~15 | 0.05-0.4 | ≤100 | 50 |
BQ630-3~15 | 630 | 3~15 | 0.04-0.4 | ≤200 | 80 |
BQ800-3~18 | 800 | 3~18 | 0.04-0.4 | ≤300 | 150 |
BQ1000-3~18 | 1000 | 3~18 | 0.03-0.4 | ≤400 | 250 |
BQ1250-3~18 | 1250 | 3~18 | 0.03-0.4 | ≤450 | 350 |
表二 中型板式给料机参数表Table 2:Table of parameters of medium plate feeder
型号 Model | 输送槽宽度(mm) Groove Width | 链轮中心距(m) C-C Length | 给料速度(m/s) Speed | 给料粒度(mm) Granule Size | 输送量(t/h) Capacity |
B800-3~15 | 800 | 3~15 | 0.03-0.25 | ≤400 | 200 |
B1000-3~18 | 1000 | 3~18 | 0.03-0.25 | ≤500 | 280 |
B1250-3~18 | 1250 | 3~18 | 0.03-0.25 | ≤700 | 350 |
B1600-4.5~18 | 1600 | 4.5~18 | 0.02-0.20 | ≤800 | 450 |
B1800-4.5~18 | 1800 | 4.5~18 | 0.01-0.20 | ≤900 | 550 |
B2000-4.5~18 | 2000 | 4.5~18 | 0.01-0.20 | ≤1000 | 600 |
B2200-4.5~18 | 2200 | 4.5~18 | 0.01-0.16 | ≤1500 | 650 |
B2500-4.5~18 | 2500 | 4.5~18 | 0.01-0.16 | ≤1500 | 700 |
表三 重型板式给料机参数表 Table 3:Table of parameters of heavy duty plate feeder
型号 Model | 输送槽宽度(mm) Groove Width | 链轮中心距(m) C-C Length | 给料速度(m/s) Speed | 给料粒度(mm) Granule Size | 输送量(t/h) Capacity |
BZ1000-4~20 | 1000 | 4~20 | 0.02-0.20 | ≤600 | 400 |
BZ1250-4~2 0 | 1250 | 4~20 | 0.02-0.20 | ≤700 | 600 |
BZ1600-6.3~18 | 1600 | 6.3~18 | 0.02-0.20 | ≤1000 | 800 |
BZ2000-6.3~18 | 2000 | 6.3~18 | 0.02-0.20 | ≤1500 | 1200 |
BZ2500-8~16 | 2500 | 8~16 | 0.02-0.20 | ≤1600 | 1500 |
BZ3150-8~12.5 | 3150 | 8~12.5 | 0.05-0.16 | ≤2000 | 2000 |
应用范围

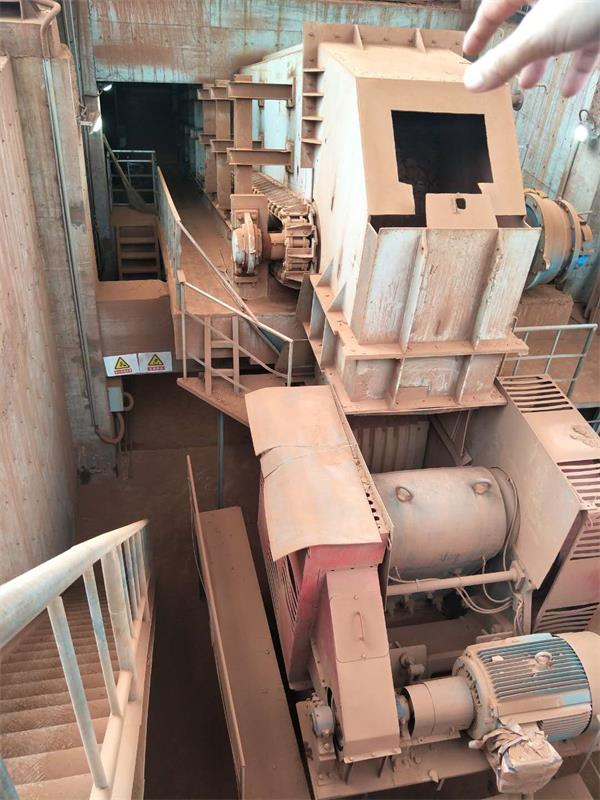

BWZ型重型板式给料机是运输机械的辅助设备，该机应用于大型选矿厂破碎分*车间及水泥、建材等部门，作为料仓向初*破碎机连续和均匀给料，重型板式给料机也可用于短距离输送粒度与比重较大、粒度较大、温度较高的物料。重型板式给料机可水平安装，也可倾斜安装，*倾角20°
二、特点
重型板式给料机拖曳链条采用**厂家生产的标准干式履带链条，无需润滑，抗拉强度高安装维护方便。如图：
重型板式给料机所有链连接部位均采用胀套和锁盘连接，不损伤轴径，减少应力集中，方便拆装。
重型板式给料机链板为冲压焊接结构，链板之间弧形搭接，工作时不漏料，链板上下加强，具有更大的承载能力。
重型板式给料机驱动装置采用悬挂单点浮动支撑方式，齿径吻合不受基础精度的影响，可*限度减少板喂机的径向安装尺寸
板式给料机槽板
三、板式给料机传动形式
重型板式给料机按照传动方式分为：
a）右传动：传动装置在喂料运行方向右侧
b）右传动：传动装置在喂料运行方向左侧
按照给料速度变化方式分：
a）恒速式；
b）调速式
