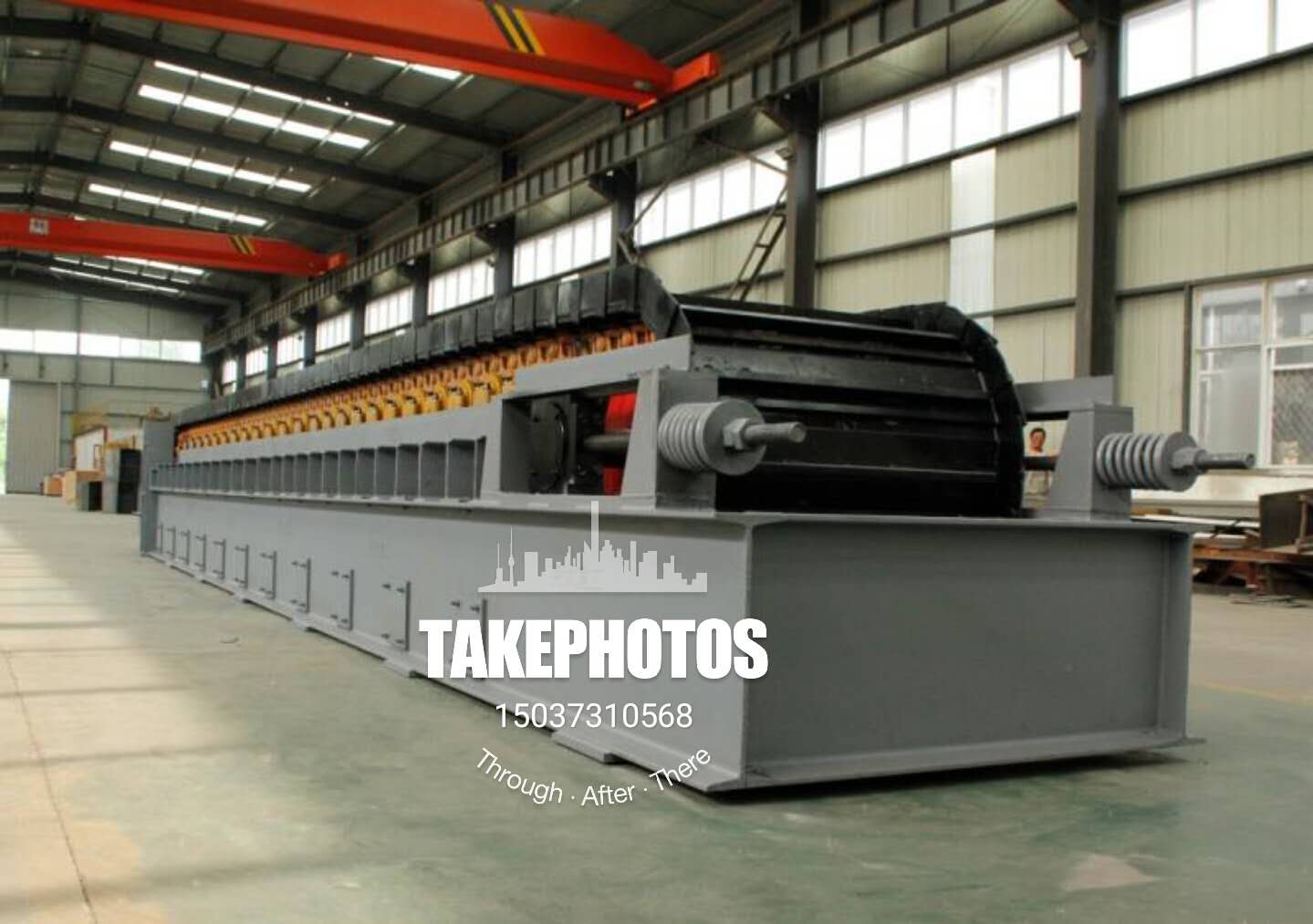

重型板式给料机

【公司理念】：产品即人品，诚信永无疆!

【主营业务】：输送设备、给料设备、筛分设备等的研发、生产、销售、技术输出等业务。

QQ咨询案例展示

全国服务热线：15037310568

欲观看设备运行视频，请扫描公司抖音二维码

详细介绍

重型板式给料机 , 是矿山、冶金、建材、港口、煤炭和化工工矿企业中广泛使用的一种连续运输机械。主要作为由贮料仓或转料漏斗向破碎机、配料装置或运输设备连续均匀地供给和转运各种大块重物与磨蚀性的散状物料之用。是矿石与原料处理和连续生产过程中重要和必不可少的设备之一。
重型板式给料机是运输机械的辅助设备，该机在大型选矿厂破碎分*车间及水泥、建材等部门，作为料仓向初*破碎机连续和均匀给料之用，也可用于短距离输送粒度与比重较大的物料。可水平安装，也可倾斜安装，Zui大倾角12度。为避免物料直接打击到给料机上，要求料仓不出现卸空状态。

该设备的工作原理是驱动装置带动主轴装置旋转，主轴装置是的链轮带动链带装置直线运动，将物料输送到目的地。设备的主要特点是：能承受深仓仓压，变频调速可满载启动，可在0°到25度倾角范围内安装使用。

重型板式给料机部分目录

型号	槽板宽度(mm)	头尾轮轴中心距(mm)	给料速度(m/s)	*大给料粒度(mm)	喂料量t/h	倾角。	电机功率 KW
BW800*15	800	15000	0.03-0.054	350	40-70	0-24	11
BW1000*7.5	1000	7500	0.02-0.054	600	40-100	0-23	11
BW1000*8	1000	8000	0.02-0.054	600	40-100	0-23	11
BW1000*12	1000	12000	0.02-0.054	600	40-100	0-23	15
BW1000*13	1000	13000	0.02-0.054	600	40-100	0-25	15
BW1000*15	1000	15000	0.02-0.054	300	40-80	0-23	15
BW1000*18	1000	18000	0.02-0.054	600	40-100	0-24	15
BW1250*6	1250	6000	0.014-0.08	600	45-150	0-23	15
BW1250*9	1250	9000	0.013-0.06	700	40*180	0-23	15
BW1250*12	1250	12000	0.014-0.08	800	45-150	0-23	18.5
BW1250*4.8	1250	4800	0.06	25	36-360	0-25	11
BW1250*15	1250	15000	0.0054-0.054	600	17-170	0-20	18.5
BW1250*20	1250	20000	0.022-0.066	500	50-150	0-24	22
BW1500*6	1500	6000	0.018-0.053	700	90-270	0-25	11
BW1500*9	1500	9000	0.03	800	200	0-23	15
BW1600*6	1600	6000	0.017-0.17	800	61-610	0-23	22
BW1600*9	1600	9000	0.076	800	180	0-23	22
BW1750*9	1750	9000	0.03-0.1	800	200-675	0-25	37
BW1750*20	1750	20000	0.025-0.125	800	135-405	0-25	30
BW1800*10	1800	10000	0.022-0.066	1200	220-650	0-23	45
BW2000*9	2000	9000	0.035-0.105	1100	300-900	0-25	37.5

重型板式给料机装配

　　BWZ型重型板式给料机是运输机械的辅助设备，该机应用于大型选矿厂破碎分*车间及水泥、建材等部门，作为料仓向初*破碎机连续和均匀给料，重型板式给料机也可用于短距离输送粒度与比重较大、粒度较大、温度较高的物料。重型板式给料机可水平安装，也可倾斜安装，*倾角20°

　　二、特点

　　重型板式给料机拖曳链条采用**厂家生产的标准干式履带链条，无需润滑，抗拉强度高安装维护方便。如图：

　　重型板式给料机所有链连接部位均采用胀套和锁盘连接，不损伤轴径，减少应力集中，方便拆装。

　　重型板式给料机链板为冲压焊接结构，链板之间弧形搭接，工作时不漏料，链板上下加强，具有更大的承载能力。

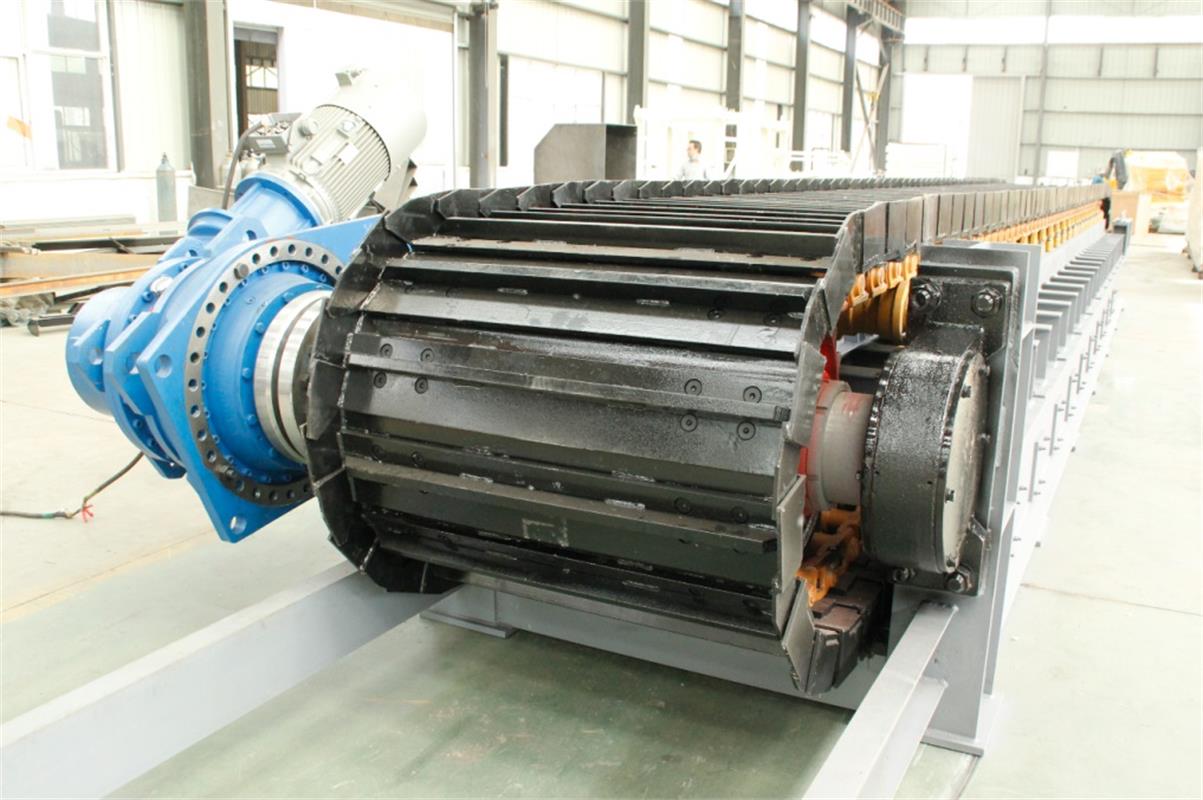

　　重型板式给料机驱动装置采用悬挂单点浮动支撑方式，齿径吻合不受基础精度的影响，可*限度减少板喂机的径向安装尺寸

　　板式给料机槽板

　　三、板式给料机传动形式

　　重型板式给料机按照传动方式分为：

　　a）右传动：传动装置在喂料运行方向右侧

　　b）右传动：传动装置在喂料运行方向左侧

　　按照给料速度变化方式分：

　　a）恒速式；

　　b）调速式
