产品简介

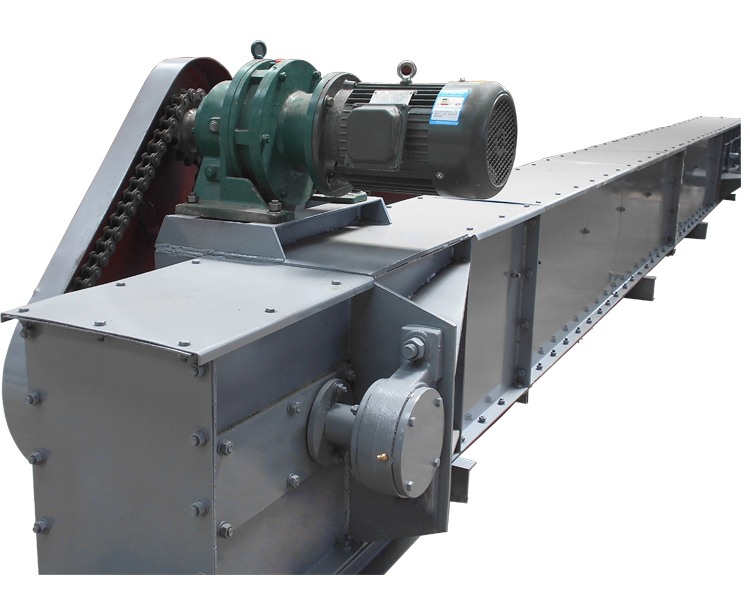

埋刮板输送机是一种在封闭的矩形断面的壳体内,借助于运动着的刮板链条连续输送散状物料的运输设备。因为在输送过程中,刮板链条埋于被输送的物料之中,故而称“埋刮板输送机” 。
埋刮板输送机在水平输送时,物料受到刮板链条在运动方向的压力及物料自身重量的作用,在物料间产生了内摩擦力。这种摩擦力**了料层之间的稳定状态,并足以克服物料在机槽中移动而产生的外摩擦阻力,使物料形成连续整体的料流而被输送。在垂直提升时,物料受到刮板链条在运动方向的压力,在物料中产生了横方向的侧面压力,形成了物料的内摩擦力。同时由于下水平段的不断给料,下部物料相继对上部物料产生推移力。这种摩擦力和推移力足以克服物料在机槽中移动而产生的外摩擦阻力和物料自身的重量,使物料形成了连续整体的料流而被提升。
埋刮板输送机结构简单、重量轻、体积小、密封性强、安装维修比较方便。它不但能水平输送,也能倾斜或垂直提升输送,能多点加料,也能多点卸料,输送机工艺布置较为灵活。由于壳体是封闭的,这在输送易飞扬的、有毒的、易爆的、高温的材料时,对改善工人的操作条件和防止环境污染等方面都有较突出的优点。同时在某些场合下,因埋刮板输送机寿命长,故障率低,维修简单等特点,埋刮板输送机能部分代替胶带输送机。
埋刮板输送机分为四种机型:
1.FU型链式输送机(简称“链运机”),倾角0°≤a≤15°,输送能力可达6m³/h-500m³/h
2.MS型埋刮板输送机可水平或小倾斜布置,倾角 0°≤a≤15°,单台设备长度不得大于 80m
3.MC型埋刮板输送机可以垂直或大倾斜布置,倾角 45o≤a≤90o。单台设备的输送高度不大于 30m
4.MZ型埋刮板输送机只可以垂直——水平布置,单台设备输送高度≤ 20m;上水平部分总长度≤ 30m
选型参数
表一:FU型链运机参数表
型号 | 槽宽 (mm) | 理想粒度(mm) | 10%*大粒度(mm) | 基本输送量(m³/h) | |||||
链速(m/min) | |||||||||
11 | 13.5 | 17 | 21 | 22.7 | 28 | ||||
FU150 | 150 | <4 | <8 | 10 | 16 | 20 | |||
FU200 | 200 | <5 | <10 | 20 | 30 | 40 | |||
FU270 | 270 | <7 | <15 | 35 | 45 | 55 | 70 | 80 | |
FU350 | 350 | <9 | <18 | 70 | 85 | 100 | 130 | ||
FU410 | 410 | <11 | <21 | 90 | 110 | 138 | 175 | ||
FU500 | 500 | <13 | <25 | 170 | 210 | 270 | |||
FU600 | 600 | <15 | <30 | 184 | 224 | 276 | 340 | ||
FU700 | 700 | <18 | <32 | 250 | 305 | 376 | 460 |
表二:MS型埋刮板输送机参数表
型号 | MS16 | MS20 | MS25 | MS32 | MS40 | MS50 | ||
机槽宽度(mm) | 160 | 200 | 250 | 320 | 400 | 500 | ||
输送量 (m³/h) | 链条形式 | DT/GT | DT/GT | DT/GT | DT/GT/BU | DT/GT/BU | DT/GT/BU | |
链速(m/s) | 0.16 | 15 | 23 | 36 | 59 | 83 | 115 | |
0.2 | 18 | 29 | 45 | 74 | 104 | 144 | ||
0.25 | 23 | 36 | 56 | 92 | 130 | 180 | ||
0.32 | 29 | 46 | 72 | 118 | 166 | 230 |
表三:MC型埋刮板输送机参数表
型号 | MC16 | MC20 | MC25 | MC32 | MC40 | ||
机槽宽度(mm) | 160 | 200 | 250 | 320 | 400 | ||
输送量 (m³/h) | 链条形式 | DV/GV/DO/GO | DV/GV/DO/GO | DV/GV/DO/GO | DV/GV/DO/GO | DV/GV/DO/GO | |
链速(m/s) | 0.16 | 11 | 15 | 23 | 36 | 55 | |
0.2 | 14 | 19 | 29 | 46 | 70 | ||
0.25 | 17 | 23 | 36 | 58 | 90 | ||
0.32 | 22 | 30 | 46 | 74 | 110 |
