详细介绍

LD系列链斗式输送机是以沿轨道运行的料斗来水平或倾斜输送物料的设备,广泛应用于电站、矿山、煤炭等行业的各种松散物料的输送,如锅炉灰渣、水泥熟料、矿渣、焦炭、碎石等,特别是一些温度高、容重大、块度大、具有锋利锐角和磨琢性强的物料。由于链斗式输送机具有布置灵活、输送能力大、使用寿命长、维护量小、运行成本低、输送角度大等优点而深受广大用户欢迎。
与同类设备相比,LD系列链斗输送机的突出优点是:
1.牵引链条采用专业链条厂家生产的高强度双排重型板式链,运行稳定可靠,使用寿命长;
2.机尾采用弹簧螺旋张紧装置,可使牵引链条的张紧力自动调整,特别适合远距离、重载荷的输送机;
3.工艺布置灵活,可架高、地面或地坑布置,可水平或斜升安装,也可水平加斜升安装;
4.背负驱动机构,结构紧凑,安装方便。
二、布置形式
1、链斗式输送机
的布置形式见图。
2、选择和确定输送机的布置时应考虑以下问题:
2.1 在满足工艺要求的前提下,应尽量选择最简单的布置形式;
2.2 LD型链斗输送机单机长度不宜超过80m;
2.3 斜升输送时,斜升角度不宜超过60°。
三、技术参数
料斗宽度B有350、450、630、800、1000五个规格,根据不同的运行场合及环境要求,链斗输送机分敞开型、半封闭型和全封闭型三种。
用户可根据附表中的参数选择机型,并提出具体的布置形式及尺寸、出力、物料参数和其他要求。

1、头部 2、动力驱动链轮组 3、运载组件 4、倾斜中间支部 5、上道轨 6、下道轨 7、尾部链轮组 8、尾架 9、丝杠拉紧装置

规格型号

料斗宽度
  Bmm

链速范围
  m/min

输送能力m3/h

β≤20°

20°<β≤40°

40°<β≤60°

LD-350×L

350

3.5-17.5

14-70

7-35

5-25

LD-450×L

450

3.5-17.5

18-90

9-45

6-30

LD-630×L

630

3.5-17.5

24-120

12-60

9-45

LD-800×L

800

3.5-17.5

32-160

16-80

11-55

LD-1000×L

1000

3.5-17.5

40-200

20-100

14-70

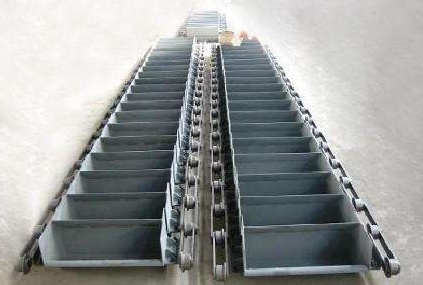

链斗_看图王

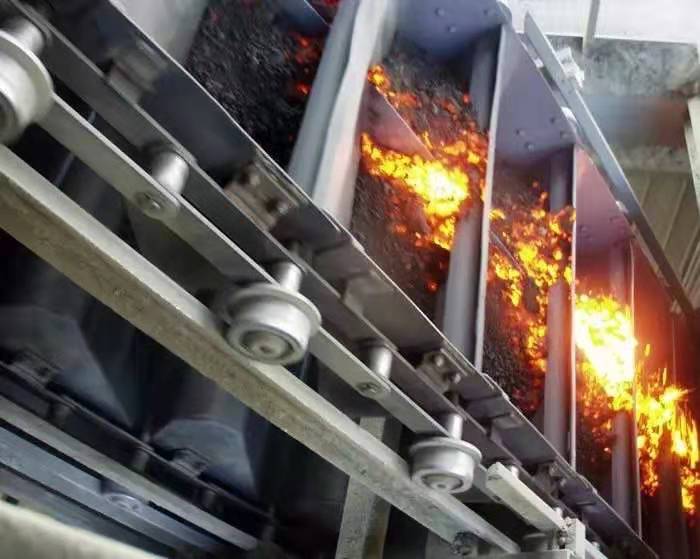

耐高温链斗机

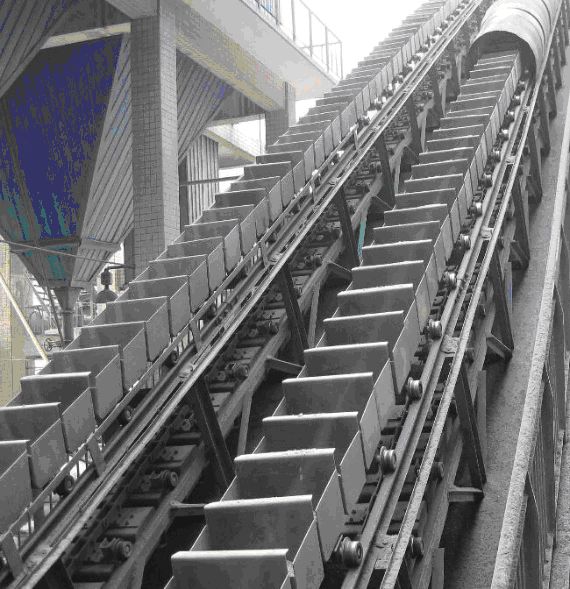

案例展示
