履带鳞板输送机

【公司理念】:产品即人品,诚信永无疆!

【主营业务】:输送设备、给料设备、筛分设备等的研发、生产、销售、技术输出等业务。

全国服务热线:15037310568
欲观看设备运行视频,请扫描公司抖音二维码
详细介绍

一、概述

1、履带鳞板输送机的布置形式分为(1)水平型、(2)倾斜型、(3)倾斜水平型、(4)水平倾斜型、(5)水平倾斜水平型。

2、履带鳞板输送机适用于冶金、煤炭、化工、电力、机械制造等部门,它可沿水平或倾斜方向输送散状物料或成件物品。也可用于流水线生产线中运送成件物。由于它的承载部件和运行部分均用金属材料构成,因而与其它连续运输机械相比,它可输送比较沉重的、粒度较大的磨琢性强的物料或成件物,并且适用于输送600℃—700℃的高温物料或成件物。

3、履带鳞板输送机有以下特点:

(1)、适用范围广。

(2)、输送能力大,一般生产能力可达到1000t/h.

(3)、牵引链的强度高,可用作长距离输送。

(4)、输送线路布置灵活,与带式输送机相比,可在较大的倾角和较小的弯曲半径的条件下输送。因此布置的灵活性较大,板式给料机的倾角可达30°—50°,弯曲半径一般约为5-8m。

(5)、在输送过程中可进行分类,干燥、冷却或袋配等各种工艺加工。

(6)、运行平稳可靠。

(7)、由于鳞板式输送机的所有部件都是金属材料,而且其底板和牵引链自重大。

(8)、底板和牵引链的磨损快,润滑和维修不便,而且噪音较大。

(9)、结构较复杂,制造工作量大,加之自重大,因而造价高。

4、主要部件

(1)、

一、概述

1、履带鳞板输送机的布置形式分为(1)水平型、(2)倾斜型、(3)倾斜水平型、(4)水平倾斜型、(5)水平倾斜水平型。

2、履带鳞板输送机适用于冶金、煤炭、化工、电力、机械制造等部门,它可沿水平或倾斜方向输送散状物料或成件物品。也可用于流水线生产线中运送成件物。由于它的承载部件和运行部分均用金属材料构成,因而与其它连续运输机械相比,它可输送比较沉重的、粒度较大的磨琢性强的物料或成件物,并且适用于输送600℃—700℃的高温物料或成件物。

3、履带鳞板输送机有以下特点:

(1)、适用范围广。

(2)、输送能力大,一般生产能力可达到1000t/h.

(3)、牵引链的强度高,可用作长距离输送。

(4)、输送线路布置灵活,与带式输送机相比,可在较大的倾角和较小的弯曲半径的条件下输送。因此布置的灵活性较大,板式给料机的倾角可达30°—50°,弯曲半径一般约为5-8m。

(5)、在输送过程中可进行分类,干燥、冷却或袋配等各种工艺加工。

(6)、运行平稳可靠。

(7)、由于鳞板式输送机的所有部件都是金属材料,而且其底板和牵引链自重大。

(8)、底板和牵引链的磨损快,润滑和维修不便,而且噪音较大。

(9)、结构较复杂,制造工作量大,加之自重大,因而造价高。

4、主要部件

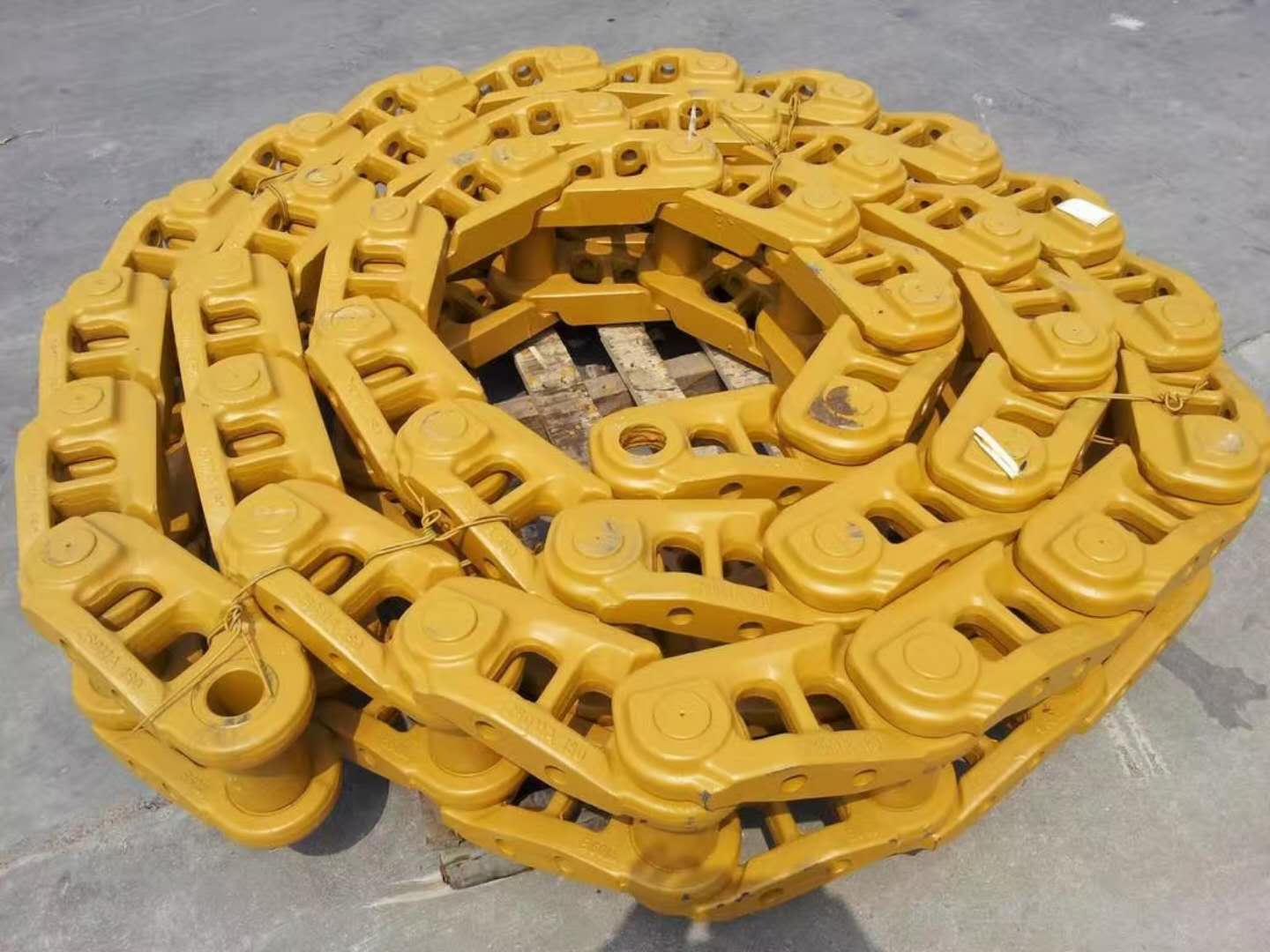

(1)、牵引链采用挖掘机、推土机等工程机械和坦克等军工机械所用履带中用以连接的链轨35MnBM链轨耐冲击,破断载荷大,运行平稳,工作可靠。

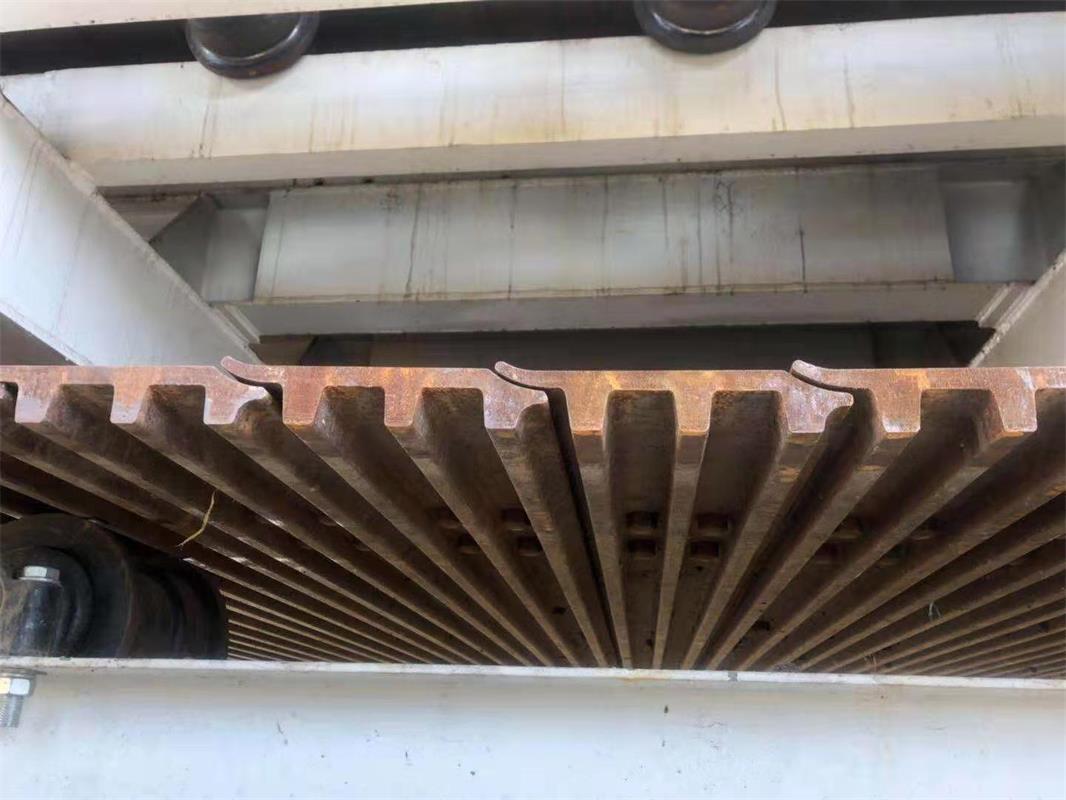

(2)、底板是鳞板式输送机的承载构件,采用高强螺栓牵引构件联接在一起。

(3)、机架

履带鳞板式输送机的机架有头轮装置机架、尾轮装置机架、中间支架、凹弧段支架和凸弧段支架。

(4)、张紧装置

螺旋张紧装置是鳞板式输送机常用的张紧形式。

(5)、驱动装置

由于鳞板式输送机的速度低,一般采用综合式的传动机构

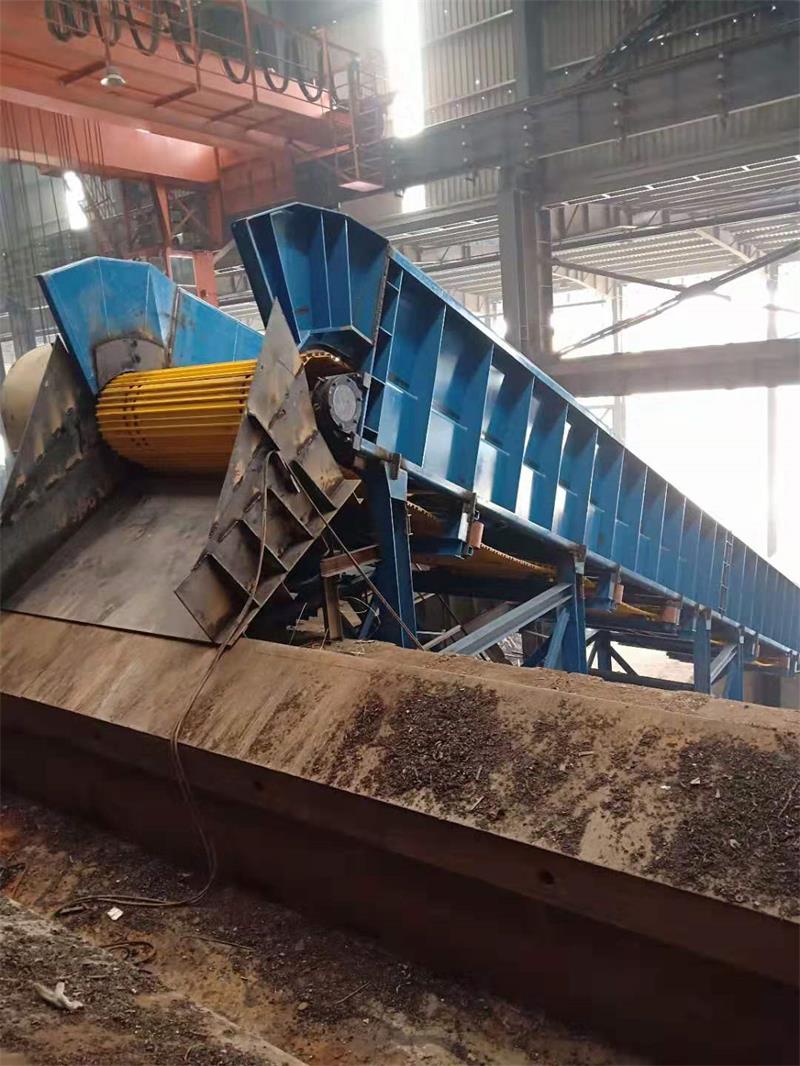

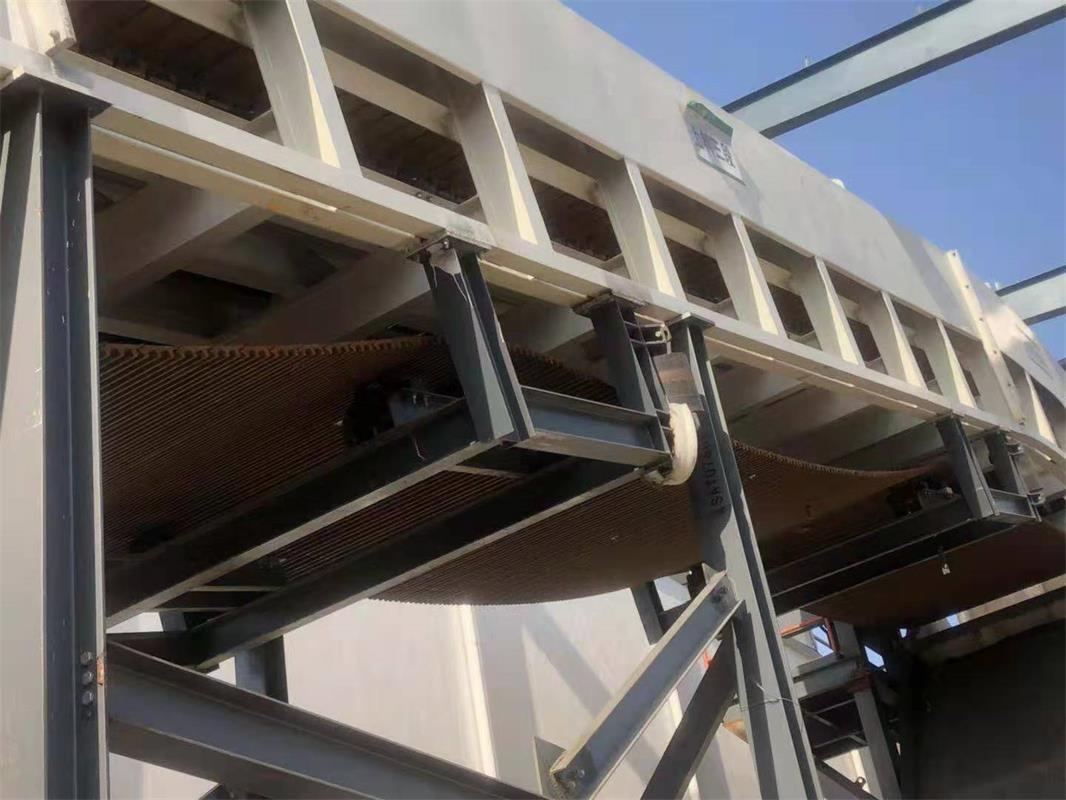

现场安装图:




技术参数:

型号\项目

B1200

B1500

B2000

B2500







链板宽度(mm)

1200

1500

2000

2500


输送速度m/min

14.6(变频)

12(变频)

13(变频)

16(变频)

电机功率(kw)

11

15

18.5

37
