详细介绍

滚筒筛广泛应用于砂石骨料、生活垃圾、建筑垃圾、餐厨垃圾、矿渣处理、电厂原煤分选等行业的物料分*、除杂等。是通过对颗粒粒径大小来实现物料分选的,滚筒筛分选精度高、处理量大、性能稳定。滚筒筛的筒体一般分几段,可视具体情况而定,筛孔由小到大排列。



滚筒筛技术参数

滚筒筛型号

小时处理量(m3/h)

外筛直径(mm)

长度(mm)

功率(KW)

外形尺寸(mm)

滚筒筛GS1230

20-50

Φ1200

3000

3

3580×1590×1675

滚筒筛GS1530

40-80

Φ1500

3000

5.5

3980×1790×1975

滚筒筛GS1830

80-150

Φ1800

3000

7.5

4150×1870×2240

滚筒筛GS2030

130-200

Φ2000

3000

11

4230×1950×2950







滚筒筛安装要点

1、预埋钢板。安装前应按设备安装图的要求预埋钢板,要求预埋钢板的上平面位于同一平面上。安装所需的预埋钢板、底脚螺栓等均由安装单位自备。

2、筛体的安装。根据设备进料口、出料口的位置布置,对筛体安装位置进行确定。

2、安装基础支架。将筛体两端通过吊装安装在基础支架上,并将筛体安装角度调整至设计角度,*后进行固定焊接。

3、连接进料口和出料口。

4、连接筛体下部支架密封板。

5、用手转动滚筒筛分筒,不得有阻力过大或卡死现象,否则应及时查清原因加以调整。

6、滚筒筛出厂后,如超过6个月才安装,则安装前必须将大轴的轴承拆下清洗,注入新润滑脂(2号锂基润滑脂)。

滚筒筛调试

一)、调试前的准备工作:

1、滚筒筛各部件安装完,检查合格后,可进行试运转。试运转前,应详细检查各部件按图纸所示安装正确,各紧固件牢靠,筛体周围是否有妨碍滚筒筛运行的障碍物;

2、将长方形检修门处于打开位置,并通过手动盘车旋转筛分筒,观察梳型清筛机构有无犯卡、磨擦现象,若有则可通过调整螺栓进行调整;

3、检查各轴承座、变速箱应润滑良好,变速箱位应适当;

4、电源接头应牢固可靠,*缘良好,接地正确。

二)、空载试车

1、点动电机控制按钮,检查电机转向应与笼式滚筒筛所示转向一致;

2、启动设备运转46小时,观察滚筒筛运行情况,若发现异常声响或其它现象,应及时停机检查,找出原因,排除故障。

试运转46小时应检查下列项目:

a 大轴轴承温度,要求*高温度不超过75,温升不超过45

b 各处紧固螺栓的紧固情况,发现松动应及时拧紧。

三)、投料

1、在筛分机处于运转平稳状态下,启动进料及出料设备,进行投料试车:

2、正常出料后关闭密封隔离罩(正常运行时,密封隔离罩应始终处于关闭位置);

3、检查出料粒径和有无漏料及扬尘情况;

4、运转半小时,对各部件进行仔细检查,发现问题及时处理。

5、工作过程中应经常检查运行情况,若发现运行不正常或有异常声响,应及时停机检查,找出原因,排除故障。

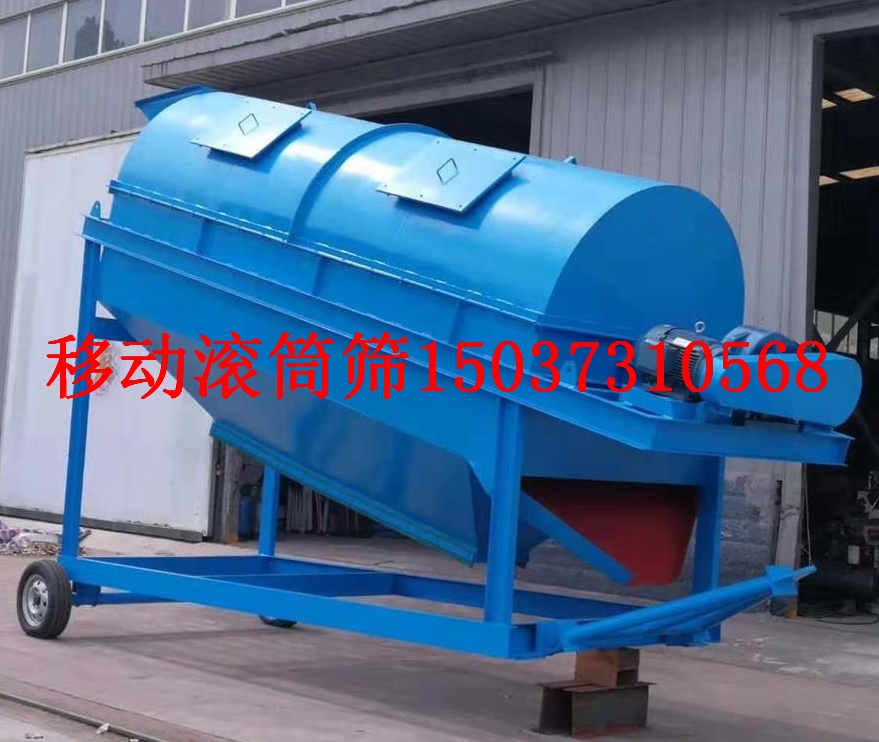

移动滚筒筛_看图王

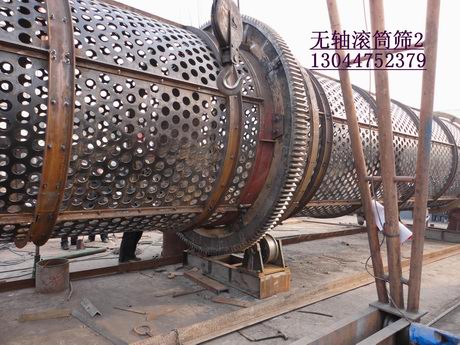

无轴滚筒筛 (1)

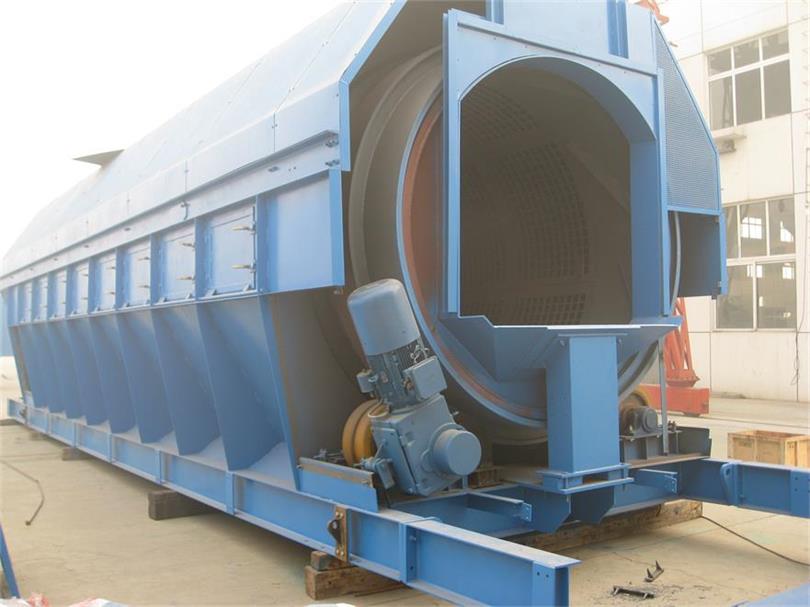

全密封无轴滚筒筛
